Моделирование ландшафта на компьютере

В данном обзоре постараемся помочь ландшафтному дизайнеру выбрать программный продукт для ландшафтного моделирования. Проведем оценку некоторых существующих программ, рассмотрим сильные и слабые стороны программных продуктов.

Рассмотрим программы компьютерного моделирования ландшафта:

•  Sierra Land Designer 3D 7.0
•  Complete Landscape Designer 3
•  Expert Landscape Design 3D
•  Punch! 3.5.1
•  3D Max 3.0 + 3D VIZ 3.1
•  "Наш сад 3D prо"
•  Archi Cad 7.0
•  ArCon

Сегодня, во время компьютерных технологий, разъяснять необходимость многомерного изображения проекта ландшафта не нужно. Заказчику "на пальцах" не объяснишь, как будет выглядеть его участок после выполнения работ. Пояснительная записка к проекту должна содержать 2-х мерный план (вид сверху) и, желательно 3-х мерный план участка.

Существует вполне универсальные графические пакеты для 2-х мерного планирования (CorelDraw, PhotoShop и др.) и специализированные, для создания 3-х мерной графики. Специализированные программы, как правило, громоздки, требуют дополнительных навыков в работе.

Профессиональные пакеты достаточно трудоемки в изучении, сложны в использовании и требуют больших вычислительных ресурсов компьютера, плюс ко всему отличаются высокой стоимостью. Цена лицензионного пакета 3D Studio VIZ, к сожалению, не доступна ландшафтным архитекторам и небольшим фирмам предоставляющим услуги по благоустройству и проектированию. На освоение программы уходят многие месяцы работы, для получения качественного и окончательного проекта необходим богатый практический опыт и собственные наработки.

Профессиональные студии видеографики, частные мастера, в основном, делают проекты зданий, т.е. архитектурное моделирование. Качественный и количественный состав растений в таких проектах оставляет желать лучшего - 2, 3 вида деревьев, пару видов кустарников и цветов, вот все что мы увидим. А для полноценного представления сада необходимо как минимум, 10 видов деревьев, различные по высоте и окраске кустарники и цветы, дополнительные строения. Архитектор не сосредотачивается на отдельных деталях, но для ландшафтного дизайнера, именно сочетание мелких деталей является наиболее существенным.

Sierra Land Designer 3D 7.0

Общий вид программы:

Профессиональная программа для ландшафтного проектирования. Отличный 2-х мерный вид, много возможностей по проектированию, расстояния, площадь и т.п. Огромная база по растениям, с возможностью добавления собственных вариантов и фильтром по зоне, типу растения. Достаточно проста в обучении. Подходит для стандартных композиций ландшафта.

Вот что получается:

Вполне приличный 3-х мерный вид, правда все объекты 2-х мерные, но на качестве не страдает. Плюс огромное количество самих объектов: перголы, шпалеры, ворота и т.п., велосипед изобретать не надо. Можно самому "строить" дом, для более реалистичного представления; окна, двери, лестницы - есть в наличии. Так же есть возможность отдельно проектировать освещение. Стадии ландшафта можно посмотреть по временам года, а так же посмотреть изменение солнца в течение дня.

Достоинства:
Приемлемый 3-х мерный вид, простота в использовании, быстрота в обучении.

Недостатки:
Есть возможность делать индивидуальные вещи, но эта возможность скорее тягость:)

Выводы:
На мой взгляд, лучшая, по соотношению простота обучения/качество конечного результата, программа для 3-х мерного дизайна ландшафта.

Стоимость продукта:
Официально не поставляется, в продаже только пиратские версии.

Complete Landscape Designer 3

Общий вид программы:

Довольно приятная программа в работе, даже на русском языке. Есть база данных по растениям, различным постройкам и т.п. Хотя описание на английском, но кто разбирается поймет без проблем. Неплохой поиск по растениям и объектам, с возможностью задания различных параметров. Например: поиск кустарников, светолюбивых, средней влажности почвы, нейтральной кислотности, и с вечнозеленым типом листвы выполняется простым выделением нужных полей.

Создание плана начинается с загрузки фона (фото) т.е. то, на чем строится дизайн. Сначала фотографируется нужный объект, затем накладываете на него объекты (деревья, цветы и т.п.) и получается окончательный вариант. Достаточно оригинальный и простой вид представления будущего проекта.

Но, использование такого подхода оправдано лишь тогда, когда необходимо показать не общий вид плана, а некоторую ее часть, например вход в дом с будущим оформлением. Общей картины участка программа не дает.

Достоинства:
Приемлемый 2-х мерный вид (фото).

Недостатки:
Данный продукт специализирован на создании фото, и в этом его достоинства и недостатки, а именно невозможно посмотреть проект с различных точек.

Выводы:
Имеет смысл использовать для конкретного показа определенного объекта.

Стоимость продукта:
Официально не поставляется, в продаже только пиратские версии.

Expert Landscape Design 3D

 Поразительная программа, которая занимает на диске всего 4.5Мб. Дополнена библиотекой растений и различных построек. Вполне удачный и понятный 2-х мерный вид. А главное, удобна и проста в работе. Хорошая альтернатива "Наш сад pro". Позволяет копировать все объекты, это может быть полезно, если Вы работаете в других графических редакторах, например в PhotoShop.

Этот план сделан в течение 10-ми минут, без подготовки.

Теперь о 3-х мерном виде. Конечно же, при таком малом объеме нечего и рассчитывать на хороший 3D вид. Вот что мы имеем:

 Очень похоже на ArchiCad - рисованная графика.

А целом, программа оставила приятное впечатления. Казалось, разработчики хорошо все продумали. И, если нет желания изучать что либо серьезное, то эта программа удовлетворит любые запросы.

Достоинства:
Хороший, цветной 2-х мерный вид, быстрая обучаемость

Выводы:
Оптимальна для людей, которые занимаются благоустройством своего загородного дома, хотя может использоваться как альтернативный вариант ландшафтными дизайнерами.

Стоимость продукта:
Официально не поставляется, в продаже только пиратские версии.

Punch! 3.5.1

Общий вид программы:

 Уникальная программа, большие возможности, вполне реалистичный 3-х мерный вид. Но, что самое интересное, обучение практически не требуется, все достаточно удобно и понятно. Простой интерфейс, доступность, огромное количество (более 50 видов) деревьев, кустарников, цветов, много дополнительных объектов: бассейны, пруды, стулья, столы, ворота, дорожки и т.п. Отличный результат окончательной сцены, при чем не требуется определенных навыков. Процесс создания сцены заключается в построении 2-х мерного плана, с использованием различных объектов (фото вверху). Сам же 3-х мерный план не требует доработки в других редакторах. Жаль, что сохранение всего в двух форматах: bmp и jpg, но это не так уж страшно.

 А вот, 2-х мерный план оставляет желать лучшего (фото вверху), простое схематическое представление, нет отличий по размерам и форме деревьев. Однако стандартом представления считается именно схематичное представление. Определить цветы это или дерево достаточно сложно, необходимо все пояснять. Все объекты, как и положено, имеют размер, измерить и показать на карте любые расстояния просто. Без проблем можно понять, что длина забора именно 11.22 метра, площадь дома 77 кв.м. и т.п.

И, маленькое уточнение, объекты в проекте не 3-х мерные, а 2-х мерные картинки, но на качестве окончательной сцены от этого не страдает.

Достоинства:
Отличный 3-х мерный вид, простота в использовании, быстрота в обучении.

Недостатки:
Невозможность импортировать/экспортировать объекты и проекты. Нет поддержки распространенных 3D стандартов. Нет возможности делать уникальные вещи, подходит только для шаблонного заполнения местности.

Выводы:
На мой взгляд, лучшая, по соотношению простота обучения/качество конечного результата, программа для 3-х мерного дизайна ландшафта.

Стоимость продукта:
Официально не поставляется.

3D Max 3.0 + 3D VIZ 3.1

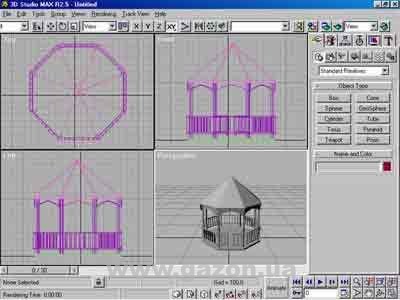

Общий вид программы:

Очень распространенные программные продукты, начиная от школьников, кончая профессиональными студиями и дизайнерами. Используют их там, где необходимо добиться реалистичного 3-х мерного представления. Виды использования 3D MAX также различны, от создания внешнего вида того или иного здания, до моделирования видео эффектов в кинофильмах. И, при всех его достоинствах, программа не предназначена именно для ландшафтного моделирования. Возможности 3D Studio VIZ в этом плане богач. Уже есть готовые объекты: лестниц, каркасы домов, окна, деревья и т.п.

Далее, об обоих продуктах, мы будем говорить "Программа", т.к. выбор программы - дело вкуса.

Итак. Программа представляет собой высокопрофессиональный продукт для создания реалистичных 3-х мерных сцен, объектов, спец. эффектов и т.п. Возможности программы ничем не ограничены, это универсальный продукт 3-х мерного моделирования, и в этом его слабость.

Если Вы уже работали в 3D MAX, тогда создание ландшафта происходит достаточно просто. Накопленные объекты: деревья, дома, созданные раньше сцены, вы объединяете в одном модуле, дорабатываете и проект готов.

Но, при отсутствии опыта и наработок, все приходится создавать с нуля. И, прежде чем вы получите окончательную сцену, потребуется очень и очень много сил и времени. Время на поиски объектов (деревья, кустарники, дома), время на их доведение до ума, время на разработку собственных объектов и, наконец, время на составление композиции. Это большой труд и не под силу каждому.

 И кстати, серьезный минус программы - высокие требования к компьютеру. У меня, например, 2-х процессорный P3-1000 и видеокарта GT4, и то компьютер притормаживает при прорисовке и перемещении объектов на показанных выше рисунках.

Для получения реалистичного 3-х мерного вида сада и дома, применятся множество текстур (заливка объектов), большое количество деревьев и кустарников, различные модификаторы и т.п., а это требует огромных вычислительных мощностей компьютера. Кстати, есть отличные plugins для работы с деревьями и кустарниками - TreeStorm, в процессе создания деревьев и кустарников можно представить их как шары - это заметно убыстряет процесс работы.

В двух словах, можно сказать следующее: лучше на данный момент продукта для 3-х мерного моделирования, отличающегося реалистичным видом окончательной сцены и богатыми дизайнерскими возможностями я не встречал. Позволяет реализовать любые дизайнерские идеи используя на полную мощь возможности человека и компьютера.

Достоинства:
Отличный 3-х мерный вид, возможность создавать любые сцены, совместимость с распространенными 3D форматами файлов.

Недостатки:
Надо помнить, что MAX - это универсальное средство моделирования, а не специально заточенный по ландшафтные работы инструмент - это и есть основной минус. Нет встроенных объектов, приходится все создавать с нуля или находить и дорабатывать. Программа трудна в обучении и предъявляет необычайно высокие требования к компьютеру.

Выводы:
Перспективное и мощное средство 3-х мерного моделирования, но очень ресурсоемкое. Не каждому по плечу, но если овладеть им то планирование ландшафта превращается в удовольствие.

Стоимость продукта:
3D Studio VIZ - 2300$, 3D MAX - 4300$. (в продаже есть и пиратские CD)

"Наш сад 3D prо"

Общий вид программы:

 Очень удачный программный продукт российских разработчиков. Лучшее 2-х мерное планирование, отличная графика, быстрое создание проектов с привязкой по растениям, легка в обучение. Много различных объектов, от беседок, до теннисных кортов.

Заметил все таки некоторую кривизну продукта. Например, что бы создать неправильной формы пруд, приходится накладывать друг на друга несколько овалов и квадратов. Хотя если привыкнуть, никаких затруднений не вызывает. Имеется возможность просмотра участка ночью, при различном освещении. Особое спасибо за огромную базу растений, более 5000 видов, с возможностью выборки и фильтрации по критериям, а так же добавления и редактирования.

И, при всех его хороших качествах, есть минусы. 3-х мерный вид проекта оставляет желать лучшего, а лучше его и вообще не печатать, ограничится только плоским планом.

Достоинства
Отличный 2-х мерный вид, огромная база данных растений, с возможность добавления и редактирования.

Недостатки
Плохая 3-х мерная графика, нет импорта/экспорта объектов.

Выводы
Предназначен для качественного планирования и отображения в 2-х мерном виде. Для понимания самим дизайнером, где что у него растет. Нет необходимости перелистывать тонны книг, вспоминая, что же нужно садить во влажную почву в тени и т.п. Достаточно сделать выборку из базы данных, с определенными критериями и все.

Стоимость продукта
100$. Поставляется с электронным ключом. Пиратских версий нет.

Archi Cad 7.0

Общий вид программы:

Мощный и профессиональный продукт для архитектурного моделирования. Довольно детально позволяет представить модель будущего проекта (здания, строения, участка), учитывая всевозможные размеры, нагрузку на конструкции и т.п. Очень широко распространен среди архитекторов. Изучается во всех ВУЗах как основное средство проектирования.

В качестве программы для визуализации и 2-х мерного представления будущего ландшафта приспособлен мало. Нет ни базы растений, не очень наглядный 2-х мерный план, а уж о 3-х мерном вообще нечего говорить - больше похоже на рисунки. Для изучения - сложен. Множество ненужных и мешающих работе настроек, окон (рассматривается как ландшафтное средство). Хотя и доступно множество различных объектов: здания, деревья, предметы и т.п., качество визуализации отвратительное, говорить о реалистичности проекта не приходится.

Вот что получается:

Достоинства:
Профессиональное планирование в в схематике.

Недостатки:
Программа не предназначена для специфичного ландшафтного проектирования и не учитывает его специфики, плохой 3D вид.

Выводы:
Семейство CAD используется архитекторами в качестве профессионального инструмента проектирования, но учитывая все доблести продукта, его спец. функции планирования 3-х мерный вид будущего проекта оставляет желать лучшего.

Стоимость продукта:
Около 2000$, поставляется с электронным ключом, есть русифицированная версия.

ArCon

Визуальная архитектура - эффективное воплощение  ваших идей.

Общий вид программы:

ArCon (разработчик ООО «Еврософт») – современное, динамично развивающееся программное средство  для профессионального проектирования и дизайна зданий, помещений, квартир, включая внутреннюю обстановку и окружающую среду. Используя эффектную 3-х мерную визуализацию, можно получить фотореалистическое пространственное изображение вашей строительной идеи и представить ее заказчику.

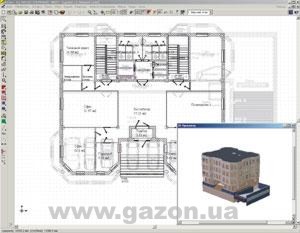

Работа в программе ведется в двух режимах: конструирования и дизайна. Режим конструирования имитирует процесс создания чертежей планов зданий и дает возможность автоматически получать и распечатывать чертежи фасадов и разрезов зданий, а режим дизайна позволяет работать с наружной и внутренней отделкой зданий и помещений и предметами обстановки, настраивать виды, режимы освещения и создавать реалистичные изображения и анимационные клипы. Переход между режимами производится быстро и без особых усилий.

Программа ArCon поможет реализовать любые ваши проекты: помещения; квартиры; коттеджи; многоэтажный жилой дом; поселок и даже город.

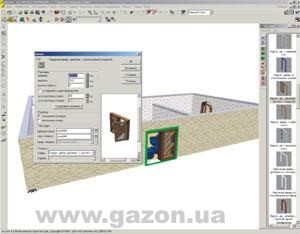

 ArCon позволяет встраивать в имеющиеся стены различные виды дверей. Необходимую   дверь можно выбрать из каталога, входящего в комплект поставки. С помощью диалога Дверь изменяется размер проема, фальц, текстура и др.

 ArCon позволяет выбрать из перечня требуемое окно. Это могут быть как произвольно конструируемые окна, так и загружаемые целиком, в которых можно изменить размеры и некоторые свойства поверхности.

 ArCon имеются несколько типов лестниц. В качестве лестниц с одним маршем используются прямые лестницы, лестницы с поворотом в четверти и полукруглые лестницы.   В   качестве лестниц с двумя маршами - лестницы с лестничной площадкой в виде букв L и U.

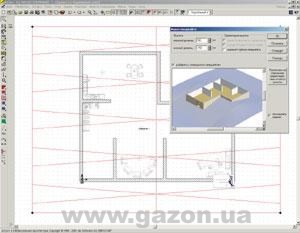

 ArCon позволяет спроектировать крышу любой сложности и конфигурации для помещений произвольной формы. На различные многоугольные общие планы, за считанные секунды ArCon установит двускатную, односкатную, вальмовую, полувальмовую крышу или комбинацию этих форм крыш.

 В ArCon содержится огромный перечень предметов обстановки (мебелью, техникой, картинами, цветами, светильниками и т.д.). Это - более трех тысяч объектов, например, для ванной, кухни и жилой комнаты. Все они объединены в директории каталога объектов и текстур. В каждой последующей версии перечень объектов увеличивается.

 В ArCon имеется каталог с большим количеством текстур, с помощью которых Вы можете создавать и изменять структуру поверхности объектов. Вы покрываете пол ковром или паркетом, наклеиваете обои или укладываете плитку на стены и потолки, конструируете двери и окна из сосны или ели, выбираете занавеси из различных материалов и различных цветов, подходящих к мебели. Пределов вашей фантазии при этом не существует. Если вам не хватает текстур, предлагаемых в ArCon, вы можете сами создать текстуру.

 В ArCon точно моделируются тени, отражения, преломления света с искусственной и естественной освещенностью (в любое время суток, в зависимости от расположения сторон света).

 В ArCon есть библиотеки с предметами ландшафта (облаками, деревьями, элементами парковой архитектуры и т.п.).

 Вы имеете возможность совершить «обход» созданного вами проекта как снаружи, так и внутри, перемещаясь по нему в 3-х мерном измерении. Вы увидите планировку и интерьер с любой точки зрения такими, какими они будут в жизни, и сможете запечатлеть это, создав анимационный клип.

Трудно переоценить возможность в любой момент реалистичного представления результатов любых действий при моделировании здания, без задержек на расчет изображения.

 Если вы хотите заняться перепланировкой своей квартиры или проектированием загородного дома, разработайте несколько вариантов планировки и, «прогулявшись» по ним в трехмерном режиме, выясните, какой из них наиболее подходит.

 Если вы уже наняли дизайнера для проектирования интерьера вашей квартиры, то ArCon – ваш лучший шанс объяснить ему, как вы представляете себе будущую планировку.

 Если вы – архитектор или строитель, можете использовать ArCon для быстрых эскизов и представления идей клиентам.

 Версии ArCon и дополнительные модули:

 облегченные и недорогие версии ArCon Home  и ArCon Home & Ландшафт  незаменимы по своей простоте и функциональности инструменты дизайнера, строителя, архитектора, да и просто человека, решившего сделать перепланировку своей квартиры, дачи или земельного участка. В комплект входят библиотеки элементов интерьера и мебели. ArCon Home & Ландшафт - позволяет с высокой степенью автоматизации делать чертежи и дизайн-проекты коттеджей, интерьеров, ландшафта, многоэтажных домов, отдельных квартир и офисов.

 ArCon (функциональные возможности): Ввод общих планов произвольной формы; Планирование и конструирование произвольного количества этажей; Автоматическое создание полукруглых/круглых стен; Автоматическое конструирование лестниц; Автоматическое и произвольное конструирование крыш; Установка надписей и размеров; Слуховые окна; Улавливание (точная привязка) объектов в режиме дизайна; Подвижные объекты; Загрузка объектов в формате O2C; Комплексный интерьер; Редактор материалов; Вращение объектов и масштабирование; 3D-Визуализация проекта; Искусственное и естественное освещение с учетом реального времени и географического положения; Фотореалистическое изображение при помощи лучевой трассировки; Ландшафтное проектирование

ArCon+ (дополнительные с ArCon функциональные возможности): Импорт/экспорт HPGL и 2D-DXF-файлов; Планирование и конструирование помещения с различными уровнями пола и потолка; Дополнительное 3D-окно; Сечения и виды; Автоматическое вычисление площадей и объемов; Точное указание линейных размеров; Получения ведомостей материалов с указанием количества и цен; Отображение зданий; Макросы импорта/экспорта из/в speedikon, SPIRIT, ProCad, AutoCAD; Диалог определения стоимости; Расчет площадей, объемов и характе-ристик помещений; Виртуальные стены; Построение крыши для нескольких зданий; Конструирование плит произвольной формы; Детальная обработка поверхностей; Создание видеофайлов.

eLines - расширенный по сравнению с ArCon инструмент для создания

2D-чертежей. Может поставляться и отдельно от ArCon.

02С-конвертор - переводит все объекты ArCon (*.aco) в трехмерный формат O2C (Object to See) доступный в интернет и в пользовательских документах MS Office. В виде О2С-объекта могут быть сохранены целые проекты, созданные в ArCon.

3DS-конвертор – переводит объекты, созданные с помощью программных продуктов фирмы Autodesk и сохраненные в 3DS-формате в формат ArCon.

Каталоги для ArCon/ArCon+

3D мебель стулья - коллекция 3D моделей мебели/стулья содержит более 120 объектов в форматах: *.max, *.3ds, *.dxf, *.dwg, *.aco. Около 750 текстур для мебели в форматах *.bmp и *.jpeg значительно расширяют модельный ряд коллекции.

Interior 3D - каталог объектов подходит для любой версии ArCon. Коллекция мебели и предметов интерьера ведущих европейских производителей, состоящая из 250 высококачественных объектов.

Schenker 3D - каталог объектов подходит для любой версии ArCon. Свыше 700 высококачественных объектов вы найдете на CD-ROM Schenker 3D. Широкий ассортимент классических и современных моделей известных производителей мебели. Хорошим дополнением к библиотекам ArCon будет служить: камины, музыкальные инструменты, осветительные приборы, мебель для садов и предметы садового инвентаря.

3D GaLa’98 - каталог объектов подходит для любой версии ArCon. Пятьсот разнообразных предметов благоустройства садов и парков, оформления ландшафтов находятся в этой коллекции.

ВЫВОДЫ:

Оптимальное соотношение простота использования/конечный результат дают программы:
"Sierra Land 3D", "Наш Сад pro" и "Punch! 3D".

"Наш Сад pro" с его хорошим (красивым) 2-х мерным планом, обширнейшей базой данных по растениям, возможностью выборки и "Punch! 3D" & "Sierra Land 3D"с приемлемой 3-х мерной графикой, простотой обучения и быстротой создания сцен являются на сегодняшний день наилучшим решением.

Неплохая альтернатива "Expert Landscape Design 3D".

Как вариант, можно использовать в качестве схематичного проектирования CAD-программы, а графику делать в других.

Важно понять, продукты, созданные специально для ландшафтного проектирования предлагают шаблонные и скупые решения, сделать что то свое практически невозможно. В то же время, программы для общего моделирования предлагают намного больше возможностей, но требую больше ресурсов, как человеческих так и программных.
